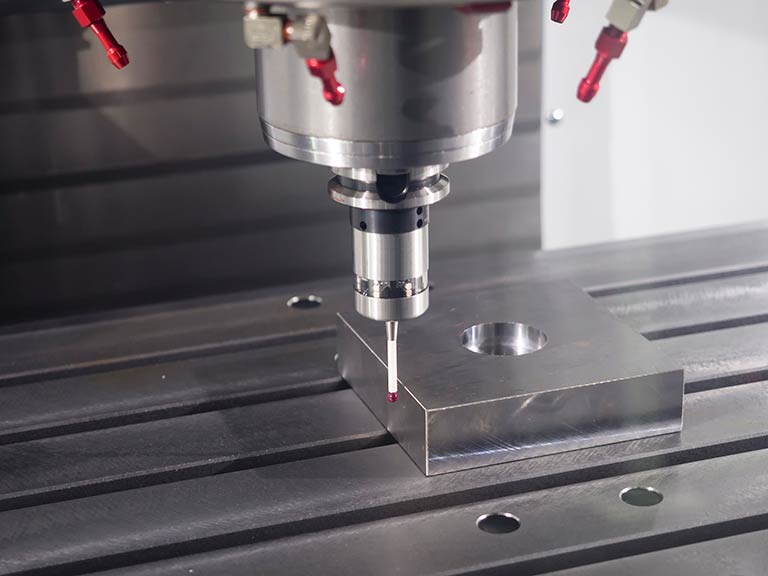

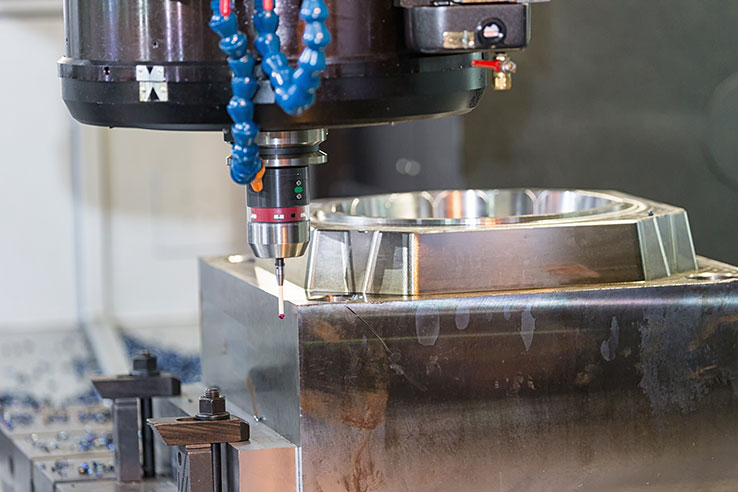

터치 프로브 사용법

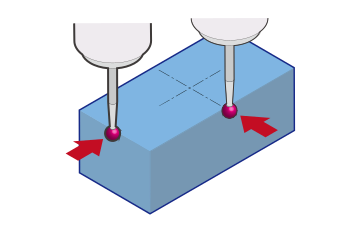

워크의 위치결정, 원점출

가공 전의 워크의 단면을 계측하는 것으로, 기준면이나 가공 원점을 정확하게 결정합니다.
워크의 평행출출에도 사용됩니다.

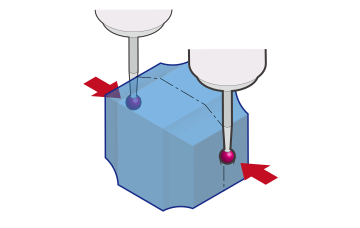

공작물의 치수 측정

가공 후의 워크의 단면을 계측해, 치수를 측정합니다.
두 점 사이의 위치를 ​​측정하여 거리를 계산할 수도 있습니다.

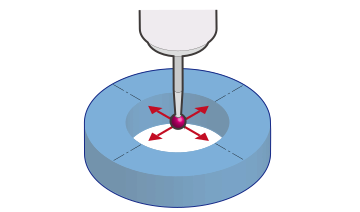

공작물의 내경 측정

가공 후의 워크의 구멍의 내면을 계측해, 내경을 측정합니다.
복수 구멍의 「피치의 측정」이나, 마무리 가공전의 「심심」에도 사용됩니다.

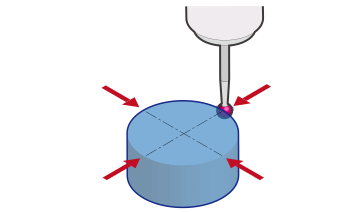

공작물의 외경 측정

가공 후의 워크의 단면을 계측해, 외경을 측정합니다.
터닝센터등의 선삭가공의 워크 외경 계측에도 사용됩니다.

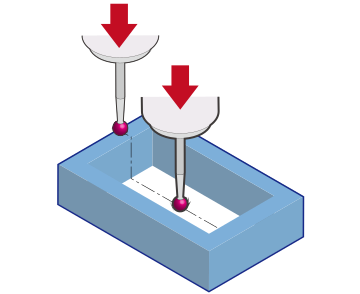

워크의 단차, 홈 폭 측정

워크의 높이나 가로폭을 계측해, 단차 가공 이나 홈 가공 의 치수를 측정합니다.

터치 프로브의 종류와 신호 전달의 원리

터치 프로브는 평상시, ATC(자동공구교환장치) 의 내부에 격납되어 있어 계측시에 뛰어들어 사용됩니다.
따라서 측정 신호를 무선으로 NC 로 전송해야 합니다.
