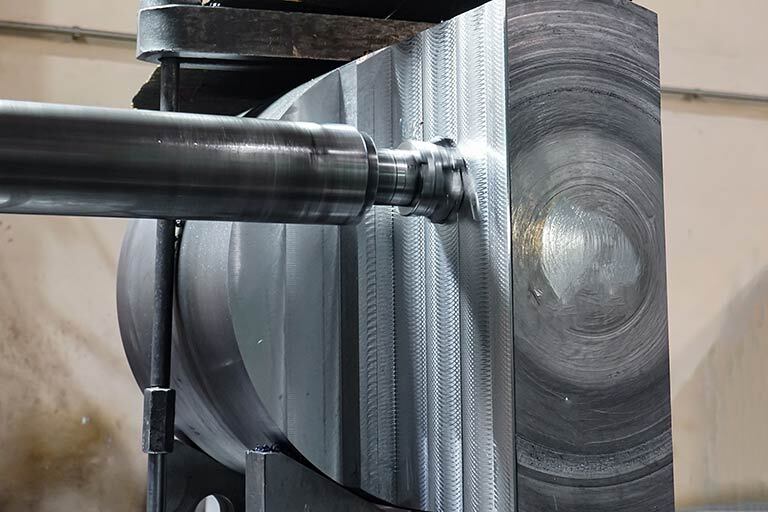

밀링 가공의 종류

밀링 가공의 종류에 대해서

밀링 가공의 종류는 크게 5가지로 나뉩니다.
공작기계 의 주축의 방향이나 가공하는 면적에 따라 다양한 밀링 공구를 구분합니다.

• 평면가공
• 측면가공
• 단차가공
• 홈 가공
• 기타홈가공
• 다양한 가공

평면 가공

가공 워크의 평면을 깎는 밀링 가공입니다.
밀링 공구의 사용 방법에 따라 가공 방법이 됩니다.

「정면 밀링(페이스 밀)」에 의한 평면 가공

넓은 면적을 효율적으로 깎습니다.
가장 일반적인 가공 방법입니다.

「엔드밀」에 의한 평면 가공

깎을 수 있는 면적은 적지만, 엔드밀 한 개로 다양한 가공을 할 수 있으므로, 칼의 교환이 적어집니다.

「평 밀링」에 의한 평면 가공

NC 수평밀링 을 사용하여 가공 워크의 상면을 깎습니다.
황삭 및 중간 마감에 적합합니다.

측면 가공

가공 워크의 측면을 깎는 밀링 가공입니다.
밀링 공구의 사용 방법에 따라 가공 방법이 됩니다.

「정면 밀링(페이스 밀)」에 의한 측면 가공

수평머시닝센터 를 사용하여 가공 워크의 측면을 깎습니다.
넓은 면적을 효율적으로 깎을 수 있습니다.

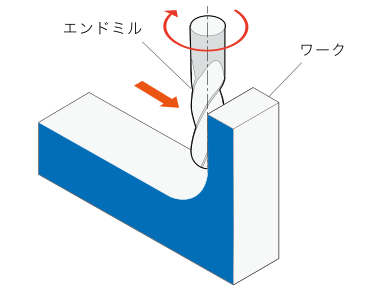

「엔드밀」에 의한 측면 가공

엔드밀의 외주 날로 가공 워크의 측면을 깎습니다.
가장 일반적인 가공 방법입니다.

「측 밀링(가와후라이스」에 의한 평면 가공

NC 수평밀링 을 사용하여 가공 워크의 측면을 깎습니다.
황삭 및 중간 마감에 적합합니다.

단차 가공

평면과 측면을 동시에 깎으면서 단차를 만듭니다.
밀링 공구의 사용 방법에 따라 가공 방법이 됩니다.

「정면 밀링(페이스 밀)」에 의한 단차 가공

정면 밀링 (페이스 밀)의 바닥과 외주 날로 가공 워크의 단차를 깎습니다.
넓은 면이나 낮은 단차의 가공에 적합합니다.

「엔드밀」에 의한 단차 가공

엔드밀의 바닥과 외주 날로 가공 워크의 단차를 깎습니다.
좁은 면과 높은 단차 가공에 적합합니다.

「측 밀링(가와후라이스)」에 의한 단차 가공

NC 수직밀링 을 사용하여 가공 워크의 단차를 깎습니다.
평면 가공이나, 측면 가공의 어긋남으로 사용되는 경우가 많습니다.

홈 가공

가공 워크에 홈을 만드는 밀링 가공입니다.
밀링 공구의 사용 방법에 따라 가공 방법이 됩니다.

「엔드밀」에 의한 홈 가공

가장 일반적인 가공 방법입니다.

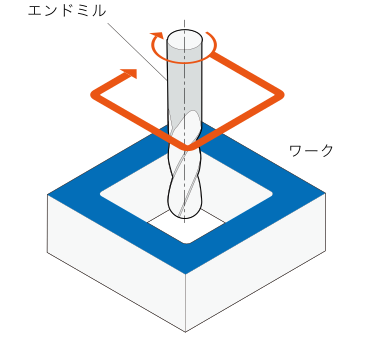

「엔드밀」에 의한 포켓 가공

오목한 가공에 적합합니다.

「엔드밀」에 의한 헬리컬 가공

드릴은 어렵고 큰 구멍 가공에 적합합니다.
머시닝센터 의 <헬리컬 보간 기능>을 사용하여 엔드밀을 나선형으로 움직입니다.

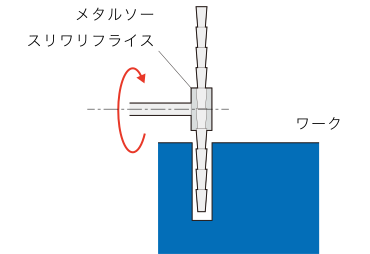

「측 밀링」 「홈 밀링」에 의한 홈 가공

NC 수평밀링을 사용하여 가공 워크의 홈을 깎습니다.
깊은 홈을 깎을 때 사용됩니다.

기타 홈 가공

T홈 가공

가공 워크에 <T형의 홈>을 만들기 위한 홈 가공입니다.
T홈은 머시닝센터 의 테이블 등 고정 볼트를 통과하는 홈으로 사용됩니다.
가공에는 「T홈 밀링」을 사용합니다.

개미 홈 가공

가공 워크에 <개미 홈>을 만들기 위한 홈 가공입니다.
개미 그루브는 실린더나 위치결정 스테이지의 안내 기구로서 사용됩니다.
가공에는 "개미 홈 밀링"을 사용합니다.

키 홈 가공

가공 워크에 <키 홈>을 만들기 위한 홈 가공입니다.
키 홈은 기계 부품을 끼우는 홈으로 사용됩니다.
가공에는 「엔드밀」이나 「홈 밀링」을 사용합니다.

슬릿 가공

가공 워크에 얕은 슬릿이나 깊은 노치를 넣기 위한 홈 가공입니다.
가공에는 「메탈소」나 「스리와리 밀링」을 사용합니다.

다양한 가공

C 모따기 가공

가공 워크의 모서리를 <45°>로 깎아 모따기를 하는 가공입니다.
만지면 위험한 "날카로운 모서리"를 떨어 뜨리고 절삭 버를 동시에 제거합니다.

C 모따기에는 전용 모따기 도구와 엔드밀이 사용됩니다.

총형 가공

미리 「소정의 형태」로 성형된 공구를 사용해 깎는 밀링 가공입니다.
복잡한 형태를 효율적으로 가공할 수 있습니다.

가공 워크의 형태에 의해, 「총형 밀링」 「총형 엔드 밀」등의 공구가 구분됩니다.
